楔形流量计
一、楔形流量计结构简图及安装说明

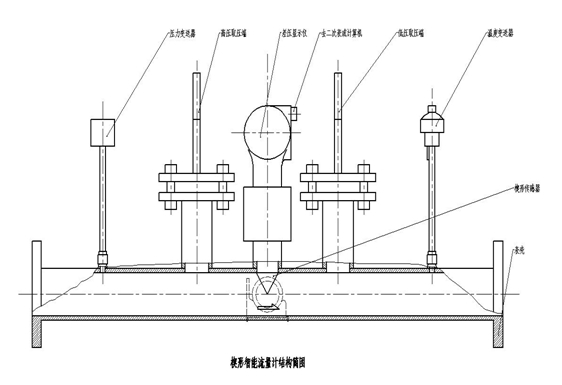

1.1 结构简图
1.2安装说明
1、楔形流量计可在水平或垂直管道上安装及使用,当传感器在垂直管道上安装时,流体应自下而上流动,测量液体时,应注意使差压变送器能方便的排除气泡,以免引起仪表零点漂移。
2、传感器应在与其公称通径相同的管道上安装使用,管道内壁应光滑、清洁、无附着物,传感器上下游侧应配制直管段,直管段
长度见下表:
楔形比
H/D
|
上游侧最小直管段长度
|
弯头90°
|
T形三通
|
球阀
|
闸阀(全开)
|
0.2
|
6
|
6
|
10
|
6
|
0.3
|
8
|
8
|
11
|
6
|
0.4
|
12
|
12
|
14
|
8
|
0.5
|
14
|
14
|
16
|
10
|
|
|
|
|
