磁翻板液位计
关键字:磁翻板液位计,磁性翻板液位计,液位计,翻板柱液位计

      科信仪表有限公司KXUHZ磁翻板液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。该系列磁性液位计可以做到高密封,防泄漏和适应高压高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板()液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先进性、实用性。 适用于低温到高温、真空到高压等各种环境,可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测,广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
         磁浮子液位计配置上、下限开关输出,可实现远距离报警、限位控制。
       磁浮子液位计配置变送器,可实现液位的远距离指示、检测与控制。
       根据在容器安装位置的不同,提供侧装、底装和顶装等形式。
       根据工作介质不同,提供不锈钢、R-PP、U-PVC、不锈钢内衬PTFE防腐材质。
磁翻板液位计工作原理
    磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180。,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。

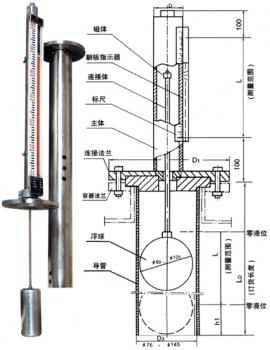

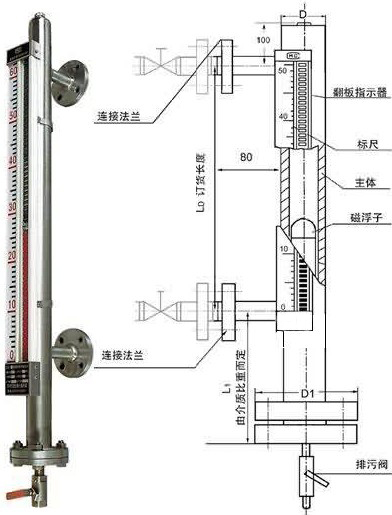

磁翻板液位计结构如下图所示:


磁翻板液位计主要技术指标
       1、量程范围(mm):30019000
       2、介质密度(g/cm3):0.52
       3、介质粘度: ≤0.02Pa.S
       4、工作温度℃:-40350
       5、压力等级(MPa):≤32
       6、测量精度(mm):≤±10
       7、安装方式:侧装式、顶装式、底装式
       8、防护等级:IP65
       9、防爆等级:ibCT4(本安型)、dBT4(隔爆型)
       10、传输方式:420mA 开关量
       11、接口法兰:PN4.0 DN25 HG20593(侧装式)
                              PN1.0 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。
       注:当液位计安能装受环境影响,空间位置L1<300订货时应明显提出。
磁翻板液位计选型表

KX-UHZ



科信磁翻板



0-侧侧安装

测量型式



1-顶部安装



2-底部安装



3-侧顶安装



4-侧底安装





0-双面板

显示方式





1-单面板





2-单带夜光型





3-LED显示型







0-无远传变送器

远传输出







1-普通型捆绑式远传(4-20mA







2-高温型捆绑式远传(4-20mA









0-普通型

防爆形式









G-隔爆型









Z-本安型









F-配安全栅











0-无报警

报警形式











S-上报警(闭)











X-下报警(开)











K-上、下报警













A-321

材质选型













B-304













C-316L













D-RPP













E-UPVC













F-304内衬PTFE















0-≤1.0MPa

工作压力















1-≤1.6MPa















2-≤2.5MPa















3-≤4.0MPa















4-≤6.4MPa















5-≤10.0MPa

















A-60

工作温度

















B-100

















C-120

















D-180

















E-250

















F-350

















G-450



















0-DN10(适用于侧装)

安装法兰



















1-DN15(适用于侧装)



















2-DN20(适用于侧装)



















3-DN25(适用于侧装)



















4-DN32(适用于侧装)



















5-DN80(适用于顶装)



















6-DN100(适用于顶装)



















7-DN100(适用于顶装)





















A-无排污阀

排污排气选型





















B-排污阀





















C-排气阀





















D-带排污和排气阀























V-真空夹套型(防霜型)

特殊要求























W-蒸汽夹套型























X-电伴热型

























-□□□□

中心距、深度



























-□□

介质密度ρ(g/c )
