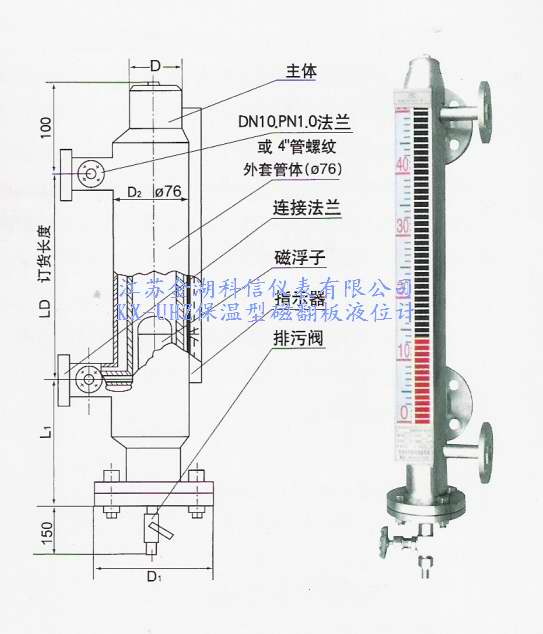

1、概述: 该磁翻板液位计是在UHZ磁翻板液位计基本型基础上,主要用于防霜保温磁浮子液位计,是我公司专为解决用于低温液位储罐的一种,防止在磁翻板液位计主体管上结霜、结冰而设计的产品。不同的是没有热媒剂和冷媒剂的法兰、管螺纹接口,而是通过保温夹套内用抽真空的办法抽成真空状态,来有效的隔离冷热传导,保证液位计的主体上不会结冰、结霜,从而保证了液位计的正常使用。
2、基本参数 介质粘度:≤3.5pa·S 3、磁翻板液位计选型表
KX-UHZ
科信磁翻板
0-侧侧安装
测量型式
1-顶部安装
2-底部安装
3-侧顶安装
4-侧底安装
0-双面板
显示方式
1-单面板
2-单带夜光型
3-LED显示型
0-无远传变送器
远传输出
1-普通型捆绑式远传(4-20mA)
2-高温型捆绑式远传(4-20mA)
0-普通型
防爆形式
G-隔爆型
Z-本安型
F-配安全栅
0-无报警
报警形式
S-上报警(闭)
X-下报警(开)
K-上、下报警
A-321
材质选型
B-304
C-316L
D-RPP
E-UPVC
F-304内衬PTFE
0-≤1.0MPa
工作压力
1-≤1.6MPa
2-≤2.5MPa
3-≤4.0MPa
4-≤6.4MPa
5-≤10.0MPa
A-≤60℃
工作温度
B-≤100℃
C-≤120℃
D-≤180℃
E-≤250℃
F-≤350℃
G-≤450℃
0-DN10(适用于侧装)
安装法兰
1-DN15(适用于侧装)
2-DN20(适用于侧装)
3-DN25(适用于侧装)
4-DN32(适用于侧装)
5-DN80(适用于顶装)
6-DN100(适用于顶装)
7-DN100(适用于顶装)
A-无排污阀
排污排气选型
B-排污阀
C-排气阀
D-带排污和排气阀
V-真空夹套型(防霜型)
特殊要求
W-蒸汽夹套型
X-电伴热型
-□□□□
中心距、深度
-□□
介质密度ρ(g/c )
