1、概述：

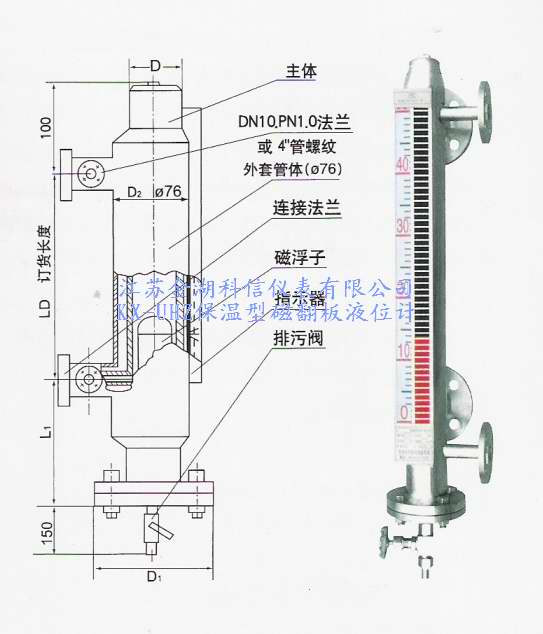

        保温夹套磁翻板液位计是在磁翻板液位计基本型的主体外安装一个保温夹套而构成，通入蒸汽等热媒剂，可以保持主体内液体的正常流动，因此适用于易凝固液体的液位测量和控制。对于低沸点液体可以通入冷水等冷媒剂，以保证液位的稳定，使仪表正确指示出被测液位，该型号磁翻板液位计产品安装模拟信号传感变送器、XQ发讯器，同样可实现带4-20mA远传型产品的功能。

    2、基本参数
    介质粘度：≤3.5pa·S
    3、安装
    主体安装UHZ基本型相同，保温套法兰与热源或冷源法兰加密封垫，螺丝均有拧紧。均可安装液位传感变送器和发讯器。
    注：热媒剂或冷媒剂也可以做成管螺纹接口。
    4、磁翻板液位计选型表

KX-UHZ

科信磁翻板

0-侧侧安装

测量型式

1-顶部安装

2-底部安装

3-侧顶安装

4-侧底安装

0-双面板

显示方式

1-单面板

2-单带夜光型

3-LED显示型

0-无远传变送器

远传输出

1-普通型捆绑式远传（4-20mA）

2-高温型捆绑式远传（4-20mA）

0-普通型

防爆形式

G-隔爆型

Z-本安型

F-配安全栅

0-无报警

报警形式

S-上报警（闭）

X-下报警（开）

K-上、下报警

A-321

材质选型

B-304

C-316L

D-RPP

E-UPVC

F-304内衬PTFE

0-≤1.0MPa

工作压力

1-≤1.6MPa

2-≤2.5MPa

3-≤4.0MPa

4-≤6.4MPa

5-≤10.0MPa

A-≤60℃

工作温度

B-≤100℃

C-≤120℃

D-≤180℃

E-≤250℃

F-≤350℃

G-≤450℃

0-DN10（适用于侧装）

安装法兰

1-DN15（适用于侧装）

2-DN20（适用于侧装）

3-DN25（适用于侧装）

4-DN32（适用于侧装）

5-DN80（适用于顶装）

6-DN100（适用于顶装）

7-DN100（适用于顶装）

A-无排污阀

排污排气选型

B-排污阀

C-排气阀

D-带排污和排气阀

V-真空夹套型（防霜型）

特殊要求

W-蒸汽夹套型

X-电伴热型

-□□□□

中心距、深度

-□□

介质密度ρ(g/c )
