侧装式磁翻板液位计概述
        液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
上下限开关输出
        利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
电远传
        在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
        磁翻板液位计配置上、下限开关输出，可实现远距离报警、限位控制。
        磁翻板液位计配置变送器，可实现液位的远距离指示、检测与控制。
        根据在容器安装位置的不同，提供侧装、底装和顶装等形式。
        根据工作介质不同，提供不锈钢、R-PP、U-PVC、不锈钢内衬PTFE防腐材质。

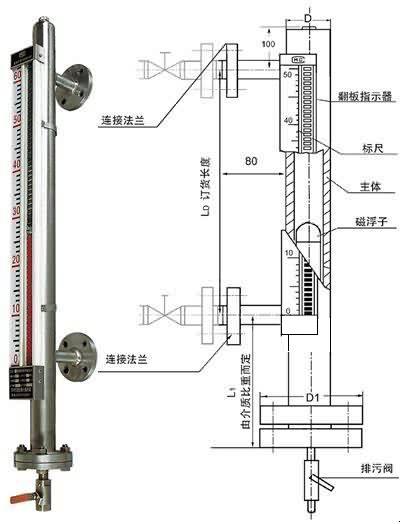

侧装式磁翻板液位计外形图

侧装式磁翻板液位计主要技术参数

安装形式内容	侧装式
安装间距 ( 测量范围 )	500,800,1100,1400,1700,2000,2500,3000,3500, 4000,4500,5000,5500,6000mm
工作压力	0.6,1.6,2.5,4.0MPa
介质密度	≥ 0.5g/cm 3
介质温度	-40 ℃ ~100 ℃
环境温度	-40 ℃ ~+70 ℃
示值误差	± 10mm
介质粘度	≤ 1st(10 - 4 m/s)
上下限开关输出	1. 控制灵敏度 : 10mm 2. 输出接点容量 : AC220V2A 3. 接点寿命 : 5 × 10 4
电远传连续显示	1. 精度 : ± 1.5% 2. 输出负载 : 750 3. 输出信号 : 0~10mA 输出 ,220VAC 电源 4~20mA 输出 ,24VDC 二线制 4. 防爆特征 ia Ⅱ CT4 本质安全型

磁翻板液位计选型表

KX-UHZ

科信磁翻板

0-侧侧安装

测量型式

1-顶部安装

2-底部安装

3-侧顶安装

4-侧底安装

0-双面板

显示方式

1-单面板

2-单带夜光型

3-LED显示型

0-无远传变送器

远传输出

1-普通型捆绑式远传（4-20mA）

2-高温型捆绑式远传（4-20mA）

0-普通型

防爆形式

G-隔爆型

Z-本安型

F-配安全栅

0-无报警

报警形式

S-上报警（闭）

X-下报警（开）

K-上、下报警

A-321

材质选型

B-304

C-316L

D-RPP

E-UPVC

F-304内衬PTFE

0-≤1.0MPa

工作压力

1-≤1.6MPa

2-≤2.5MPa

3-≤4.0MPa

4-≤6.4MPa

5-≤10.0MPa

A-≤60℃

工作温度

B-≤100℃

C-≤120℃

D-≤180℃

E-≤250℃

F-≤350℃

G-≤450℃

0-DN10（适用于侧装）

安装法兰

1-DN15（适用于侧装）

2-DN20（适用于侧装）

3-DN25（适用于侧装）

4-DN32（适用于侧装）

5-DN80（适用于顶装）

6-DN100（适用于顶装）

7-DN100（适用于顶装）

A-无排污阀

排污排气选型

B-排污阀

C-排气阀

D-带排污和排气阀

V-真空夹套型（防霜型）

特殊要求

W-蒸汽夹套型

X-电伴热型

-□□□□

中心距、深度

-□□

介质密度ρ(g/c )
