一、概述
        楔形流量计是一种差压式流量仪表。其检测元件是楔形孔板，它是一块V形节省件，它的圆滑顶角朝下，如许有利于含悬浮颗粒的液体或粘稠液体顺畅经过，不会在节省件上游侧发生滞流、粘附、沉淀，特殊合用高粘度、高浓度、结晶夹杂液、脏污液体及高含尘气体的流量测量。因而被普遍地使用于石油、化工、自然气、治金、钢铁、电力、水利、给排水、造纸、制药、酿造、纺织印染等行业的计量与进程监测。
二、楔形流量计测量道理
        楔式流量计的根本流量方程式来自于帕努利道理（能量守衡和延续方程），经过楔块发生差压，该差压正比于质量或体积流量。用分歧的高度H与管道内径ID的比(楔比H/ID）来确定分歧的流量测量局限，楔式流量计可以使用于最坚苦的流量测量，并包管准确牢靠的测量后果。
三、楔形流量计特点：
       1、 可用于粘滞性液体的流量测量，黏度可高达500mPa•S，如燃油、渣油及重油等；
       2、 合用于含悬浮颗粒的液固夹杂物，如浆状流体、污水等的流量测量；
       3、 混相流型楔形流量计可用于泥浆、煤水悬浮液、煤焦油、悬浊液等液固两相流；
       4、 雷诺数运用局限广大，可合用于极低的雷诺数（ReD=300），而雷诺数上限可达106以上，因而亦可用于气体、蒸汽之类流体的流量测量；
       5、 差压旌旗灯号不变牢靠，测量精度高，反复性好，压力损掉低。
       6、 全体构造方式无可动部件，运用寿命长。
       7、 装置便利，免于维护。
       8、 双向流量测量
       9、 具有最小的直管段要求：上游5倍管道直径，下流2倍管道直径
四、楔形流量计首要技能参数
       1. 任务压力：PN≤40MPa
       2. 任务温度：-250℃≤t≤550℃
       3. 精度：±1%
       4. 反复性：±0.2%
       5. 量程比：10：1
       6. 公称直径：DN15-2200mm或更大

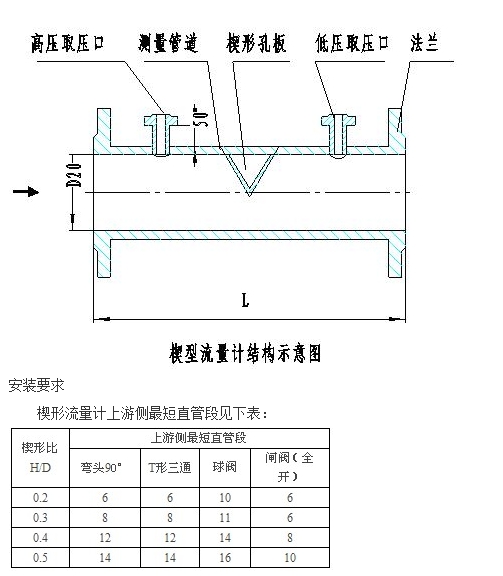

五、楔形流量计构造方式
       楔形流量计按其组装方法分为一体型和别离型，按其用处可分为通俗型，混相流型www.kexinyb.com。

        人人都晓得，在炼焦、炼油、化工等企业中的焦油、沥青、残渣油、白腊油、易结晶萘油等各类高粘度液体介质的流量测量难题不断是困扰我们现场工艺人员的难题，在以前，我们普通测验非规范节省安装，比方：圆缺孔板，偏疼孔板等流量计来处理现场的问题，固然在取压方面做了改善，然则节省元件照样经不住现场复杂工况的穷年累月的侵蚀，所以工夫长了，不变性不是很好。所以在这么个状况下，公司组织相关技能研发人员成功开拓出了这款---智能楔形流量计,他经由公司很多模仿数据的标定，结论标明：智能楔形流量计具有牢靠性高，精度高，顺应才能强能优势，下面就来给人人首要引见下智能楔形流量计的首要优势有哪些：
       1.楔形流量计合用局限极广。就这点来说，迄今为止，没有任何一款流量计与其相媲美，楔形流量计不只合用于单相流体，也合用于气液，气固和液固等双相流体。其雷诺数最小达300，最高可达1×106以上；所以，所以说楔形流量计既可任务在层流形态，也可任务在紊流形态，其最低流速达0.01m/s。并且楔形流量传感器无堆积、不梗塞，可合用于高温、高压、高粘度、强侵蚀的各类液体和高含尘气体的流量测量。如斯之广的使用局限人人也许为之所赞叹，然则参照公司多年的出产经历来看，假如测量对象是单相气态，选型的时分应该就针对性选择一些简略合用的流量测量仪表，如：规范孔板流量计，精度高点的V锥流量计，压损较小的弯管流量计本钱相对来说都比拟低价点。
       2.楔形流量计测量局限度宽。精度0.2级时，流量局限可达1:25；精度0.25级时，流量局限高达1：33。这是其它差压式流量计无法比较的。看到这个数据，很多同业能够会是一种鄙疑的立场，差压式流量计能做到这么大的量程吗？就连首要的V锥流量计，弯管流量计量程也就在10:1左右，曾经算是很幻想的了，但是现实就是如许，楔形流量计根据本身共同的设计，楔形比普通节制在0.5以下，角度普通为90度和60度。
       3.楔形流量计长时间现场运转精度高。在液体流量测量中，精度可达0.2级；在气体测量中，精度可达0.5级。如斯高的精度就连公司员工都为之感慨，如许的精度普通只要容积式流量仪表才干到达的，所以这么看来的话，智能楔形流量计的介入必将占有容积式流量计的一半山河
